BIT-PT409 耐荷重 8kg/17.6lb の軽量パン チルト ヘッド ポジショナー
BIT-PT409 の特長 屋外用可変速軽量パン・チルト・ヘッド、ペイロードは最大 8kg (17.6lb) 小型パンチルト・ユニット、屋内/屋外用 耐荷重は最大 8kg/17.6lb ダイカスト・アルミニウム合金構造 可変速度、パン: 1~9°/s;チルト: 1~5°/秒 360 度連続パン回転 プリセット精度: ±1° Pelco P/D プロトコルによる RS485 または RS422 パン チルト コントロール 位置フィードバックと絶対位置をサポート IP66 侵入保護
BIT-PT409
数量:
BIT-PT409 軽量回転台の概要
BIT-PT409 は軽量で小型のパンチルト ヘッド/ポジショナーで、最大 8kg/17.6lb のさまざまなデバイスを搭載でき、ユーザーの小型 PTZ カメラ システムに簡単に統合して、継続的な表示と制御を行うことができます。屋内/屋外のトップ ロード タイプのパンチルト ユニットとして設計されており、可変速度、360 度の連続パン回転、プリセット位置、オート スキャン、クルージング トラック、ガード位置、セルフロック、±1° プリセット精度、および IP 66 保護レベルを備えています。
通常、学校、政府、銀行、街路、工場など、多くの用途で広く使用されています。
BIT-PT409 軽量回転台の技術仕様
モデル | ビット-PT409 |
最大。負荷容量 | 8kg (17.6ポンド) |
負荷の種類 | 屋内/屋外、トップロード |
パン/チルト角度 | パン: 連続 360° 傾き: -80°~+20° |
パン/チルト速度 | パン: 1°~9°/秒 傾き: 1°~5°/s |
プリセット精度 | ±1° |
プログラム可能なプリセット | 200 |
自動スキャン | 1 |
クルージングトラック | 1 |
レンズプリセット | サポート |
レンズ制御速度 | 連続調整可能なズーム、フォーカス速度 |
ズームに適応する PT 速度 | ズームアウト中はスピードアップ、ズームイン中はスローダウン |
ガードの場所 | 1 つのプリセットまたは 1 つのクルージング トラックまたは 1 つの自動スキャンをサポート |
停電記憶 | サポート、PT 位置への回復、停電前のトラック移動のスキャン/プリセット/クルージング |
プロトコル | ペルコ D/P |
ボーレート | 2400/4800/9600/19200bps |
通信インターフェース | RS485 または RJ45 (ネットワーク構成) |
伝染 ; 感染 | ギア駆動 |
配線・インターフェース | |
パンチルトベース | RJ45 (4 ワイヤ、パススルー)、24V AC/DC (2 ワイヤ)、GND を備えた 100M イーサネット |
パン・チルト・トップ | 100M イーサネット、RJ45 (4 ワイヤ、パススルー)、RS485 P/T コントロール (2 ワイヤ)、12V DC (2 ワイヤ)、24V AC/DC (2 ワイヤ)、GND |
全般的 | |
入力電圧 | AC24V±10% |
消費電力 | ≤30W (ヒーターなし) ≤60W (ヒーター付） |
作業温度 | -35℃～+65℃ |
使用湿度 | 90±5%RH |
保管温度 | -40℃～+70℃（-40℃～158℃） |
保護等級 | IP66 |
材料 | アルミニウム合金 |
重さ | ≤5.5kg |
寸法（L×W×H） | 183×167×285mm（7.2×6.57×11.22インチ） |

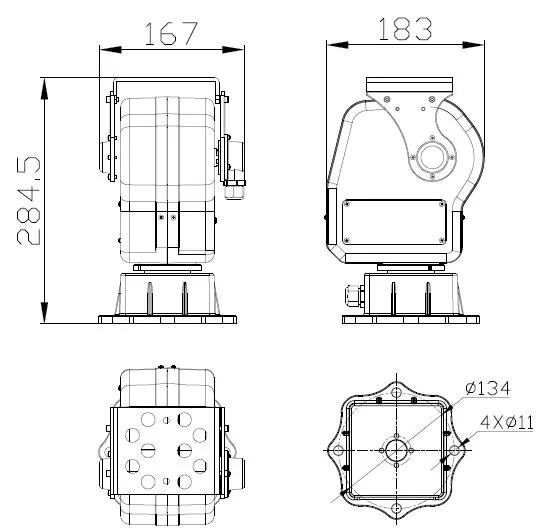

BIT-PT409 軽量回転台の寸法
BIT-PT409 軽量回転台のよくある質問
回転台は、IP/ネットワーク カメラなどのロードされたデバイスによってどのように制御されますか?
ロードされたカメラ (アナログまたは IP/ネットワーク カメラのいずれか) に、Pelco P/D プロトコルをサポートする RS485 インターフェイスが装備されている限り、RS485 出力データは、RS485 入力ワイヤを介してパンチルト ヘッドのメインボードに組み込まれた RS485 テレメトリ レシーバに直接接続できます。
回転台は AC または DC 入力で給電されますか?
BIT 回転台のほとんどは、AC/DC 24V 自己適応型です。
耐荷重80kgのPT890ヘビーデューティ回転台はDC48V駆動。
耐荷重8kgのPT409軽量回転台はAC24V入力のみ対応。
BIT 雲台は、過酷な気象環境でも屋外で使用できますか?
はい、すべての BIT パンチルト ヘッドは IP66 の侵入保護レベルで設計されており、IP67 のものもあります。高温多湿の環境、または海辺のような腐食環境では、耐腐食性表面処理と粉体塗装を使用して、長寿命を確保します。
ONVIFとは？
ONVIF は、IP ビデオ監視デバイスの標準です。通常、基本的なビデオ統合にはうまく機能しますが、ONVIF は EO/IR システムの PTZ コマンドの処理には理想的ではなく、サーマル パレットの切り替え、ジャイロ安定化の有効化、NIR/フォグ フィルターの有効化などの多くの高度なコマンドを許可しません。
