적재 능력 8kg/17.6lb를 가진 BIT-PT409 라이트 듀티 팬 틸트 헤드 포지셔너
최대 8kg(17.6lb)의 페이로드가 있는 BIT-PT409 실외 가변 속도 라이트 듀티 팬 틸트 헤드의 특징 소형 팬 틸트 장치, 실내/실외 사용 최대 8kg/17.6lb의 적재 용량 다이캐스트 알루미늄 합금 구조 가변 속도, 팬: 1~9°/s; 틸트: 1~5°/s 360도 연속 팬 회전 사전 설정 정확도: ±1° Pelco P/D 프로토콜을 사용한 RS485 또는 RS422 팬 틸트 제어 위치 피드백 및 절대 위치 지원 IP66 침투 보호
BIT-PT409
수량:
BIT-PT409 라이트 듀티 팬 틸트 헤드 개요
경량 소형 팬 틸트 헤드/포지셔너인 BIT-PT409는 최대 8kg/17.6lb의 다양한 장치를 적재할 수 있으며 연속 보기 및 제어를 위해 사용자의 소형 PTZ 카메라 시스템에 쉽게 통합할 수 있습니다. 실내/실외 탑로드형 팬 틸트 장치로 설계된 이 장치는 가변 속도, 360도 연속 팬 회전, 사전 설정 위치, 자동 스캔, 순항 트랙, 가드 위치, 자동 잠금, ±1° 사전 설정 정확도 및 IP 66 보호 수준을 특징으로 합니다.
일반적으로 학교, 정부, 은행, 거리 및 공장 등과 같은 많은 응용 분야에서 널리 사용됩니다.
BIT-PT409 라이트 듀티 팬 틸트 헤드의 기술 사양
모델 | 비트-PT409 |
최대 적재 능력 | 8kg(17.6파운드) |
하중 유형 | 실내/실외, 최고 부하 |
팬/틸트 각도 | 팬: 연속 360° 기울기: -80°~+20° |
팬/틸트 속도 | 팬: 1°~9°/s 기울기: 1°~5°/s |
프리셋 정확도 | ±1° |
프로그래밍 가능한 사전 설정 | 200 |
자동 스캔 | 1 |
크루징 트랙 | 1 |
렌즈 프리셋 | 지원하다 |
렌즈 제어 속도 | 지속적으로 조정 가능한 줌, 초점 속도 |
줌에 대한 적응형 PT 속도 | 축소하는 동안 속도를 높이고 확대하는 동안 속도를 줄입니다. |
가드 위치 | 1개의 사전 설정 또는 1개의 순항 트랙 또는 1개의 자동 스캔 지원 |
정전 메모리 | 지원, PT 위치로 복구, 정전 전에 스캔/프리셋/크루징 트랙 이동 |
규약 | 펠코 D/P |
전송 속도 | 2400/4800/9600/19200bps |
통신 인터페이스 | RS485 또는 RJ45(네트워크 구성) |
전염 | 기어 드라이브 |
배선/인터페이스 | |
팬틸트 베이스 | RJ45 포함 100M 이더넷(4선, 통과), 24V AC/DC(2선), GND |
팬 틸트 탑 | RJ45 포함 100M 이더넷(4선, 통과), RS485 P/T 제어(2선), 12V DC(2선), 24V AC/DC(2선), GND |
일반적인 | |
입력 전압 | AC24V±10% |
전력 소비 | ≤30W(히터 제외) ≤60W(히터 포함) |
작동 온도 | -35ºC~+65ºC(-31ºF ~ 149ºF) |
작동 습도 | 90±5% 상대습도 |
보관 온도 | -40ºC~+70ºC(-40ºF ~ 158ºF) |
보호 등급 | IP66 |
재료 | 알루미늄 합금 |
무게 | ≤5.5kg |
차원 (L×W×H) | 183×167×285mm(7.2x6.57x11.22인치) |

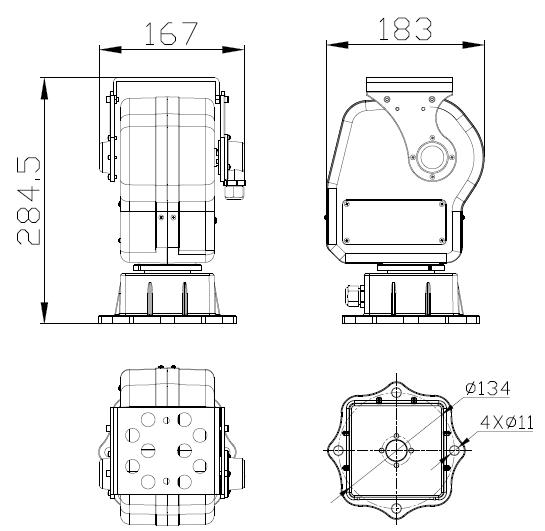

BIT-PT409 라이트 듀티 팬 틸트 헤드 치수
BIT-PT409 라이트 듀티 팬 틸트 헤드의 FAQ
IP/네트워크 카메라와 같은 로드된 장치에서 팬 틸트 헤드를 어떻게 제어합니까?
로드된 카메라, 아날로그 또는 IP/네트워크 카메라에 Pelco P/D 프로토콜을 지원하는 RS485 인터페이스가 장착되어 있는 한 RS485 출력 데이터는 RS485 입력 와이어를 통해 팬 틸트 헤드 메인보드에 내장된 RS485 원격 측정 수신기에 직접 연결할 수 있습니다.
팬 틸트 헤드는 AC 또는 DC 입력으로 전원이 공급됩니까?
대부분의 BIT 팬 틸트 헤드는 AC/DC 24V 자체 적응형입니다.
부하 용량이 80kg인 PT890 헤비 듀티 팬 틸트 헤드는 DC48V로 구동됩니다.
부하 용량이 8kg인 PT409 경량 팬 틸트 헤드는 AC24V 입력만 수용할 수 있습니다.
BIT 팬 틸트 헤드는 혹독한 날씨 환경에서도 실외에서 작동할 수 있습니까?
예, 모든 BIT 팬 틸트 헤드는 IP66 침투 보호 수준으로 설계되었으며 일부는 IP67로 설계되었습니다. 덥고 습도가 높은 조건이나 해변과 같은 부식 환경에서는 내식성 표면 처리 및 분체 도장을 사용하여 수명을 연장합니다.
ONVIF란?
ONVIF는 IP 비디오 감시 장치의 표준입니다. 일반적으로 기본 비디오 통합에는 잘 작동하지만 ONVIF는 EO/IR 시스템의 PTZ 명령을 처리하는 데 적합하지 않으며 열 팔레트 전환, 자이로 안정화 활성화, NIR/안개 필터 활성화 등과 같은 많은 고급 명령을 허용하지 않습니다.
